Использование карт Autochart на приборах Humminbird не имеющих поддержки программы Autochart.

Описание работы.

На стандартной карточке SD с картами LakeMaster вся картографическая информация содержится в папке под названием LkMaster, которая размещена непосредственно в корне карточки SD. При использовании карточки SD на приборах Humminbird вся информация о картах читается из месторасположения этой папки. На карточке SD Autochart папка LkMaster в корне карточки содержит базовую карту нулевой линии. Когда вы создаете свою новую карту, создаются новые папки с картами. Например: если вы создаете карту глубин, ваша карта будет размещена в \AC\LkMaster. При использовании карточки SD на приборах, имеющих поддержку программы Autochart, вы сможете выбрать какую папку с картами использовать / отображать на дисплее. А на приборах, не имеющих специальной поддержки Autochart, будет отображаться только корневая папка с картами SD-карты, например базовая карта нулевой линии.

Руководство ознакомит вас с процессом создания вашей собственной карты на приборах, не имеющих поддержки Autochart.

Шаг 1: Установка Autochart PC для использования локальной копии карточки SD нулевой линии.

Скопируйте папку LkMaster со всем ее содержимым с вашей карточки SD Autochart в локальную папку на вашем жестком диске. Например: если вы создаете папку под названием Autochart на локальном диске С, вся ваша информация будет помещена в : C:/AutoChart/LkMaster. В приложении Autochart PC пройдите к Tools/Settings/LakeMaster. В разделе AutoChart (regional) map (карта Autochart (региональная)) поставьте галочку на Use Local copy (используйте локальную копию). С помощью кнопки Browse (Поиск) выберите папку LkMaster, скопированную на Ваш жесткий диск:

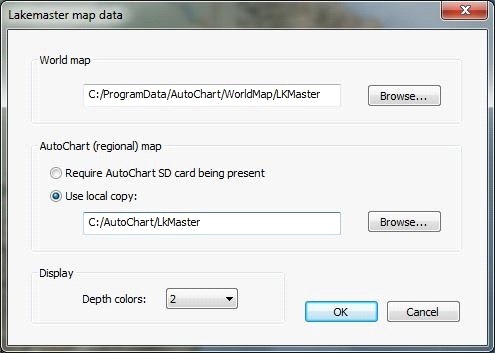

Рис. 1

Copyright © 2013-2014 Johnson Outdoors Marine Electronics, Inc.

Шаг 2: Переименуйте папку LkMaster на SD-карте.

В окошке Windows File Explorer пройдите к папке LkMaster, которая размещается на вашей карточке SD Autochart. Переименуйте эту папку во что-то еще, например 0LkMaster. Эта операция уберет базовую карту нулевой линии из прибора.

Важно! Никогда не вносите поправки в файлы папки базовой карты нулевой линии. Это приведет к тому, что ваша карточка потеряет функциональность.

Шаг 3: Создайте свою карту.

Теперь вы можете создавать свои собственные карты с помощью Autochart PC. Информация вашей карты будет сохраняться в вашей локально сохраненной папке. Если вы создали карту глубины, ваша новая карта будет сохраняться в (если папка была создана как показано ниже) C:\AutoChart\AC\LkMaster Если вы создали мозаику Side Imaging (бокового обзора), ваша карта будет помещена в C:\AutoChart\SI\LkMaster.

Важно! Когда вы создаете карту глубины для прибора Humminbird, не имеющего поддержки Autochart, вы должны использовать имперские показатели (футы) для своей карты.

Шаг 4: Скопируйте свою собственную карту на карточку SD.

Для использования вашей собственной глубинной карты на приборе Humminbird просто скопируйте папку LkMaster из C:\AutoChart\AC\LkMaster в корень вашей карточки SD Autochart. Если вместо этого вы хотите отобразить свою мозаичную карту, скопируйте папку LkMaster из C:\AutoChart\SI\LkMaster. Ваш прибор Humminbird теперь будет использовать карту из той папки LkMaster.

Как вернуться к установкам по умолчанию использования карточки Autochart SD.

Когда ваш прибор Humminbird получит обновление поддержки Autochart, вы легко сможете вернуться к заводским установкам:

1. Удалите корневые папки LkMaster на Вашей карточке SD, помещенные вами туда вручную ранее.

2. Переименуйте папку базовой карты нулевой линии из 0LkMaster в LkMaster.

3. Если вы создавали свои собственные карты скопируйте их на карточку SD. Например: если вы создали собственную глубинную карту в C:\AutoChart\AC\LkMaster, скопируйте папку AC со всем ее содержимым в корень карточки SD.

4. В приложении Autochart PC пройдите в Tools/Settings/LakeMaster и поставьте галочку на Require AutoChart SD card being present (Требуемая карточка SD Autochart присутствует).

Ваши карты теперь будут обновляться непосредственно на карточку SD и будут готовы к использованию без каких-либо дополнительных действий.
