Давайте разберемся в дорогих и, судя по техническому описанию, топовых моделях эхолотов на рынке. Что позволяет нам рассматривать предметы под водой с невероятной доселе детализацией?

Side Imaging (SI) можно перевести по-разному, но суть такого бокового обзора лежит в тонком луче, который на высокой частоте «нарезает» подводное пространство. Формирование изображения можно сравнить с детским фокусом, когда под лист бумаги кладется рельефный предмет, например монетка. Остается только повозить по бумаге карандашом и вот загадочный рисунок начинает проступать.

ТЕХНОЛОГИЯ БОКОВОГО ОБЗОРА: КАК ОНА РАБОТАЕТ

Датчик бокового обзора SI использует два очень тонких сонарных луча, которые направлены в обе стороны от лодки. Эти лучи дают «тонкий срез» контура дна, структур и рыб, и отображают результаты в виде «картинок» высокого разрешения на дисплее эхолота. Боковые лучи расходятся в стороны на 73 метра от каждого борта, и ограничены глубиной 30  метров  (центральный луч у всех моделей работает до 450 метров). См. Рис.1

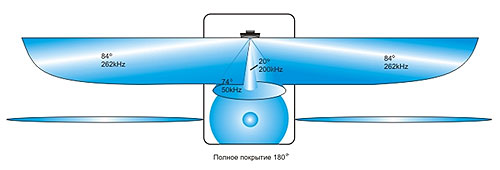

Рис.1
Полное покрытие 180 градусов.

Главное преимущество такой технологии бокового обзора состоит в том, что она дает общий обзор большого участка воды. Это позволит нам лучше понимать топографию дна и расположение затопленных предметов для более эффективной разведки или рыбной ловли. Те, кто занимается ловлей в соленой воде, могут видеть точные детали таких распространенных придонных структур, как обломки кораблей, рифы, возвышенности поверхности и затопленный мусор, а также смогут локализовать косяки мелких рыб в открытом пространстве. Пресноводные рыбаки смогут рассмотреть такие структуры, привлекающие рыб, как потопленные стволы и пни деревьев, камни и русла ручьев.

БОКОВОЙ ОБЗОР: РАСПОЗНАВАНИЕ ПРЕДМЕТОВ ПОД ВОДОЙ

Следующие иллюстрации бокового обзора показывают то, как «видит» эхолот с технологией Side Imaging подводные объекты.

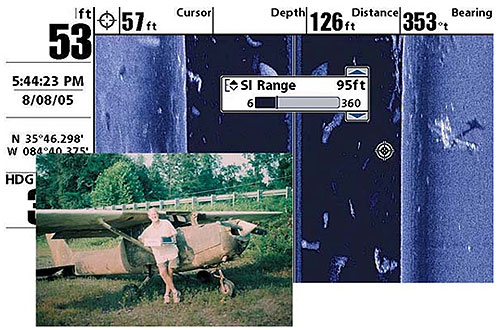

Рис.2
Поднятый из воды самолет «Cessna» и картинка того, как он был обнаружен эхолотом с Side Imaging на дне водоема.

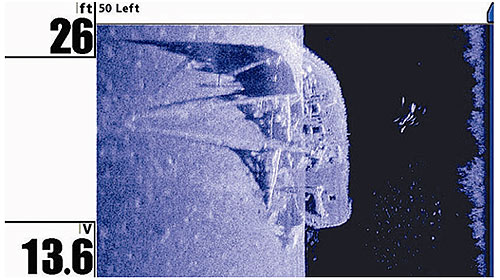

Рис.3
На данной иллюстрации видно парусную яхту и мелкий косяк рыбы справа. Впечатляет детализация, с которой передан объект.

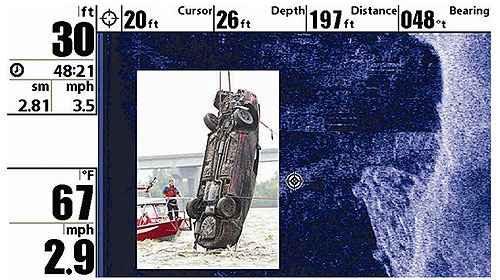

Рис.4
Здесь мы видим как спасатели поднимают обнаруженный эхолотом автомобиль, который не смогли найти водолазы по причине очень мутной воды.

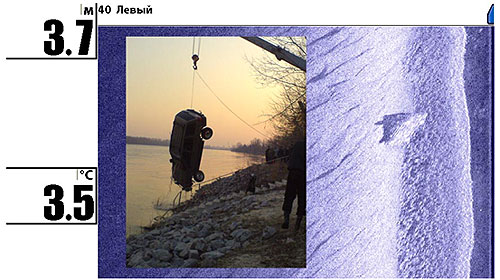

Рис.5
Апрель 2007 года. р. Десна. Много песчаной взвеси в воде благодаря сильному течению.

При использовании функции бокового обзора существуют нюансы, о которых следует знать. Поэтому ниже - основные советы по использованию:

- Боковой обзор эффективней проводить при скорости лодки от 2 до 9 узлов. Если лодка не двигается, то одна и та же информация показывается снова и снова. Если лодка движется очень быстро, будут пробелы между полосками информации. Оптимальная скорость лодки будет зависеть от выбранного бокового диапазона. При малой скорости лучше длинные диапазоны, а на более быстрых скоростях можно использовать и более короткие диапазоны.

- Важно также понимать, что, когда лодка поворачивает, следующие один за другим полосы луча с одной стороны начнут накладываться друг на друга, а полосы с другой стороны станут расходиться веером, что может в какой-то степени искажать изображение. Ввиду этого лучший обзор получится при прямой линии навигации, а также если лодка как можно меньше ходит из стороны в сторону (в том числе из-за волн и т.п.). Это относится к навигации либо основным двигателем, либо троллинговым мотором. Нужно свести к минимуму время поворота, а также избегать воздействия сильных волн, в том числе сильного раскачивания лодки из стороны в сторону.

Например, если на воде волнение, постарайтесь повернуть лодку так, чтобы она была перпендикулярна волнам, а не параллельна им, чтобы уменьшить раскачивание лодки из стороны в сторону.

Исходя их вышеизложенного можно сказать, что отображение объектов под водой происходит с большой долей реалистичности. Например, рыба отображается реальных размеров, чего не могут добиться эхолоты работающие по ставшей уже «классической» технологии. Что же касается подводных объектов и топографии дна, то тут мы видим поистине фантастическую достоверность. Для поиска затопленных объектов, как-то: всевозможные утопленные корабли-самолеты, топляки-коряги, различные технические сооружения, - эхолотам с технологией бокового обзора SI (Side Imaging) нет равных. Недаром именно их используют спасатели многих стран.

Так что можно заключить, что данные модели эхолотов в руках рыбаков, искателей приключений и других любопытствующих будут отличным поисковым инструментом.

Автор статьи : Владислав Шутый

компания Normark (Ukraine) ©
